Мультизональные VRV и VRF системы кондиционирования

Что такое мультизональные VRV и VRF системы кондиционирования? Современное строительство предъявляет все более высокие требования к системам обеспечения микроклимата. Обычные сплит-системы и мульти-сплит системы зачастую не справляются с задачами масштабных торговых центров, офисных небоскребов, производственных комплексов или многоэтажных коттеджей. На смену им пришли гораздо более совершенные, гибкие и экономичные решения – мультизональные системы кондиционирования, известные под аббревиатурами VRF и VRV. Эти системы представляют собой вершину инженерной мысли в области климатической техники, предлагая беспрецедентный уровень комфорта, управления и энергоэффективности. Их философия заключается в создании индивидуального климата в каждом отдельном помещении при сохранении целостности и единообразия архитектурного решения здания.

Мультизональные VRV и VRF системы кондиционирования: суть технологий

Возникновение и развитие концепции

История мультизональных систем началась в 1982 году, когда японская корпорация Daikin совершила настоящую революцию в индустрии климата, представив первую в мире систему VRV (Variable Refrigerant Volume – переменный объем хладагента). Это была не просто новая модель кондиционера, а принципиально иной подход к организации климатизации. Технология позволила подключать множество внутренних блоков к одному наружному, индивидуально управляя их работой. Позже другие производители стали разрабатывать аналогичные системы, но чтобы избежать нарушения авторских прав на торговую марку VRV, принадлежащую Daikin, они использовали аббревиатуру VRF (Variable Refrigerant Flow – переменный поток хладагента). По своей сути, это одно и то же. Хотя некоторые специалисты отмечают, что за десятилетия развития между продуктами разных брендов появились определенные технологические нюансы, общий принцип работы остается идентичным. Таким образом, сегодня термины VRV и VRF используются как синонимы для обозначения мультизональных систем кондиционирования с переменным расходом хладагента.

Фундаментальный принцип работы

Ключевое отличие VRF/VRV систем от традиционных сплит-систем заключается в принципе управления производительностью. В обычных системах компрессор работает по принципу «включился-выключился», потребляя максимальную мощность при старте и пытаясь достичь заданной температуры. Это приводит к значительным пусковым токам и неравномерности температуры. В мультизональных системах используется инверторный компрессор, плавно изменяющий свою производительность в зависимости от общей тепловой нагрузки от всех внутренних блоков. Внешний блок не работает на полную мощность, если, например, включен только один внутренний блок в небольшой комнате. Он снижает обороты, точно дозируя необходимое количество хладагента. Хладагент здесь выступает не просто как переносчик тепла, а как информационная магистраль, по которой вместе с фреоном передаются данные о режиме работы и потребностях каждого внутреннего блока на центральный процессор наружного блока.

Архитектура и ключевые компоненты системы

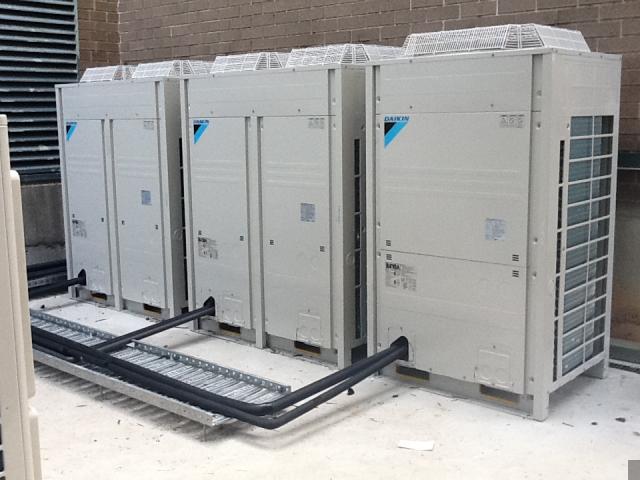

Наружный блок: мозг и сердце системы

Наружный блок VRF/VRV системы – это сложный технологический комплекс, а не просто корпус с компрессором и вентилятором. Его сердцем является один или несколько высокоточных инверторных компрессоров, часто разных типов (спиральные, винтовые), работающих в широком диапазоне мощностей. Важнейшим элементом является плата управления, мощный процессор, который непрерывно анализирует данные со всех внутренних блоков, рассчитывает суммарную нагрузку и управляет работой компрессоров, вентиляторов и клапанов. Современные наружные блоки также оснащаются сложными системами теплообмена, часто с возможностью каскадного подключения нескольких блоков для достижения огромной общей мощности. Система автоматически регулирует скорость вращения вентиляторов конденсатора для оптимизации давления конденсации и повышения эффективности в целом.

Внутренние блоки: многообразие исполнений

Одним из главных преимуществ мультизональных систем является невероятное разнообразие типов внутренних блоков, что позволяет идеально вписать их в любой интерьер и решить любую задачу по распределению воздуха. Существуют кассетные блоки для подвесных потолков, которые равномерно распределяют воздух по четырем направлениям; канальные блоки, скрытые за подвесным потолком и подающие воздух через систему воздуховодов и решеток; настенные блоки, знакомые по бытовым сплит-системам; напольно-потолочные блоки для помещений без подвесных потолков; колонные блоки, создающие мощную струю воздуха в больших пространствах; а также дизайнерские модели, выполненные в виде картин или других предметов интерьера. Каждый тип блока имеет свои аэродинамические характеристики и предназначен для конкретных применений.

Фреоновая магистраль: артерии системы

Трасса хладагента в VRF/VRF системе – это ее кровеносная система. Она значительно сложнее и длиннее, чем в обычных сплитах. Ее максимальная протяженность может достигать 1000 метров, а перепад высот между наружным и самым дальним внутренним блоком – до 150 метров. Это позволяет размещать наружные блоки на крыше или в техническом помещении, а внутренние – на любом этаже здания. Для управления потоком хладагента к группам внутренних блоков используются рефнет-разветвители. Важнейшим элементом системы являются электронные расширительные клапаны (EEV), установленные на каждом внутреннем блоке. Именно они, получая команды от центрального процессора, с ювелирной точностью дозируют количество поступающего хладагента, обеспечивая точное поддержание температуры.

Классификация и типы мультизональных систем

Системы с тепловым насосом

Данный тип систем является наиболее распространенным и относительно более простым по конструкции. Все внутренние блоки в такой системе могут работать только в одном режиме одновременно: либо все на охлаждение, либо все на обогрев. Это ограничение связано с тем, что в наружном блоке только один основной четырехходовой клапан, который переключает весь контур в целом на режим нагрева или охлаждения. Такие системы идеально подходят для объектов, где сезонность использования режимов ярко выражена и нет необходимости в одновременной работе и на нагрев, и на охлаждение в разных частях здания. Например, в жилых домах или небольших офисах, где все помещения имеют схожую ориентацию и тепловую нагрузку.

Рекомендуемы статьи:

Системы с рекуперацией тепла

Это наиболее продвинутые и технологичный класс мультизональных систем. Их ключевое преимущество – возможность одновременной работы одних внутренних блоков на охлаждение, а других – на обогрев. Это достигается за счет использования сложной схемы с трехтрубной системой и дополнительного теплообменника-рекуператора в наружном блоке. Система самостоятельно перераспределяет тепловую энергию: тепло, забираемое из помещений, где требуется охлаждение, не выбрасывается в атмосферу, а переносится в те помещения, где необходим обогрев. Это приводит к колоссальной экономии электроэнергии, особенно в переходные периоды года (весна, осень), когда одна часть здания может нагреваться солнцем, а другая – охлаждаться. Такие системы незаменимы для крупных объектов со сложным и разнонаправленным тепловым балансом.

Неоспоримые преимущества мультизональных систем

Высокая энергоэффективность

Главным козырем VRF/VRV систем является их исключительная энергоэффективность. Инверторное управление компрессором позволяет ему потреблять ровно столько электроэнергии, сколько необходимо в данный момент для компенсации реальной тепловой нагрузки. Отсутствие постоянных пусковых токов значительно снижает нагрузку на электрическую сеть здания. В системах с рекуперацией тепла экономия достигает 50-60% по сравнению с традиционными системами, так как затраты энергии идут лишь на работу компрессора и насосов, а не на выработку тепла или холода «с нуля». Высокие коэффициенты COP ( Coefficient of Performance для режима обогрева) и EER (Energy Efficiency Ratio для режима охлаждения) делают эти системы одними из самых экономичных на рынке.

Масштабируемость и гибкость проектирования

Мультизональные системы предлагают беспрецедентную свободу для архитекторов и инженеров. Возможность подключения до 60-70 внутренних блоков к одному наружному, большая длина трасс и перепад высот позволяют кондиционировать здание практически любой конфигурации и этажности. Систему можно легко наращивать и модернизировать: при необходимости к уже существующей системе можно добавить новые внутренние блоки (если позволяет запас мощности внешнего блока) или добавить новые внешние блоки в каскад. Это идеальное решение для объектов, строящихся или реконструируемых поэтапно.

Индивидуальный климат-контроль и комфорт

Каждый внутренний блок в системе управляется независимо от других с помощью индивидуального пульта ДУ или централизованной системы управления. Это позволяет выставлять персональную температуру и режим работы в каждом отдельном офисе, комнате, зале. Высокоточное поддержание температуры (до ±0,5 °C) и плавная работа компрессора обеспечивают неизменно комфортные условия без скачков температуры и сквозняков. Уровень шума внутренних блоков, особенно в режиме низкой скорости вентилятора, крайне низок, что не нарушает акустическую обстановку в спальнях, переговорных или библиотеках.

Надежность и отказоустойчивость

Конструкция современных VRF-систем предусматривает высокий уровень надежности. Наружные блоки часто имеют несколько независимых компрессорных контуров. При выходе из строя одного компрессора система автоматически перераспределяет нагрузку на оставшиеся, продолжая работу с несколько сниженной производительностью, что позволяет избежать полного отказа системы кондиционирования. Это критически важно для объектов, где необходим круглосуточный климат-контроль: серверные комнаты, больницы, гостиницы, круглосуточные производства.

Особенности проектирования и монтажа

Важность профессионального проектирования

Проектирование мультизональной системы – это сложная инженерная задача, которую должны выполнять только квалифицированные специалисты. Оно включает в себя точный расчет тепловых нагрузок по каждому помещению, подбор типа и мощности внутренних блоков, расчет длины и конфигурации фреоновой магистрали, подбор диаметров труб, мест установки рефнет-разветвителей и дренажной системы. Ошибки на этапе проектирования могут привести к некорректной работе системы, снижению эффективности, повышенному шуму и даже к выходу дорогостоящего оборудования из строя. Используется специализированное программное обеспечение, предоставляемое производителями, которое помогает оптимизировать конфигурацию системы.

Сложность и точность монтажа

Монтаж VRF/VRV систем кардинально отличается от установки бытовых кондиционеров и требует привлечения сертифицированных бригад с специальным оборудованием. Ключевой этап – монтаж медного трубопровода. Все соединения должны быть герметичными, для чего используется капиллярная пайка в среде инертного газа (азота) для предотвращения образования окалины внутри труб. После пайки система обязательно проходит этап вакуумирования для удаления воздуха и влаги. Попадание даже незначительного количества влаги в контур с хладагентом может привести к образованию кислоты и разрушению компрессора. Заправка системы хладагентом осуществляется с точностью до грамма, согласно данным проекта. Электрические подключения и настройка системы управления также требуют высокой квалификации.

Интеллектуальное управление и интеграция

Централизованные системы контроля

Потенциал мультизональных систем раскрывается полностью при использовании централизованных систем управления. Производители предлагают широкий спектр решений: от простых проводных пультов, управляющих группой блоков, до сложных SCADA-систем, интегрирующихся в систему «Умный дом» или общестроительную автоматику (BMS – Building Management System). С помощью такого ПО можно задавать еженедельные таймеры, режимы работы по праздникам, контролировать температуру во всех помещениях, отслеживать энергопотребление и получать уведомления об ошибках. Управление может осуществляться с компьютера, планшета или смартфона из любой точки мира.

Тенденции и будущее развитие

Будущее мультизональных систем связано с дальнейшим повышением энергоэффективности, интеграцией с возобновляемыми источниками энергии и развитием искусственного интеллекта. Появляются гибридные системы, сочетающие VRF-контур с чиллерами, фанкойлами и системами приточной вентиляции. Развиваются алгоритмы, которые на основе анализа прогноза погоды и размещения здания заранее оптимизируют работу системы для минимизации энергозатрат. Все большее распространение получают системы, использующие экологичные хладагенты с низким потенциалом глобального потепления (GWP), такие как R-32.

Мультизональные VRV и VRF системы кондиционирования

Мультизональные VRV и VRF системы кондиционирования прочно заняли свою нишу как премиум решение для комфортного и экономичного климат-контроля в средних и крупных зданиях. Несмотря на высокие первоначальные инвестиции, их преимущества в виде значительной экономии энергии, гибкости, надежности и комфорта быстро окупаются в процессе эксплуатации. Это не просто кондиционеры, а сложные инженерные комплексы, которые являются неотъемлемой частью концепции интеллектуального и энергоэффективного здания. Правильно спроектированная и смонтированная система становится надежным и незаметным гарантом идеального микроклимата на долгие годы.
